Bơm hóa chất ly tâm trục ngang – Cấu tạo, nguyên lý, ứng dụng và ưu điểm nổi bật
Trong ngành công nghiệp hóa chất, việc lựa chọn máy bơm phù hợp đóng vai trò rất quan trọng nhằm đảm bảo quá trình vận chuyển chất lỏng diễn ra an toàn, hiệu quả và bền bỉ. Một trong những dòng bơm được sử dụng phổ biến hiện nay chính là bơm hóa chất ly tâm trục ngang – thiết bị được Công ty TNHH Vimex phân phối chính hãng, bảo hành dài hạn và có sẵn hàng tại kho.
Bơm hóa chất ly tâm trục ngang là gì?
Bơm ly tâm trục ngang là loại bơm có trục động cơ và trục bơm nằm song song theo phương ngang, giúp thiết bị vận hành ổn định, dễ lắp đặt và bảo trì. Đây là dòng bơm chuyên dùng để bơm các loại hóa chất ăn mòn, dung dịch axit, kiềm, dung môi, nước muối, dung dịch tẩy rửa, dung dịch mạ điện,... trong nhiều ngành sản xuất công nghiệp.

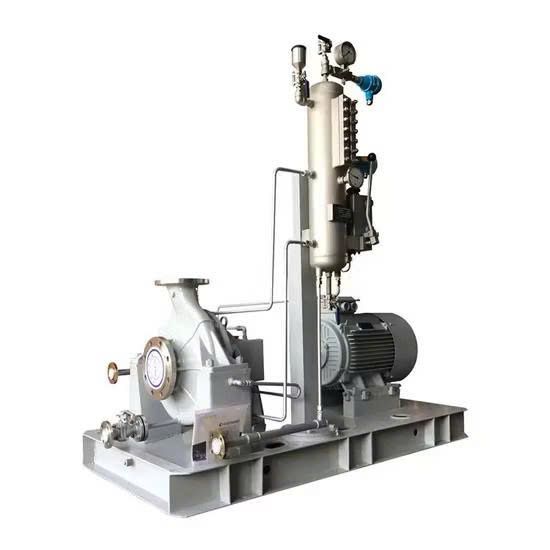

Bơm hóa chất ly tâm trục ngang chính hãng
Cấu tạo của bơm hóa chất ly tâm trục ngang
Một máy bơm hóa chất ly tâm trục ngang thông thường gồm các bộ phận chính sau:
Thân bơm: làm từ vật liệu chống ăn mòn như PP, PVDF, FRPP, SUS316, Teflon, đảm bảo độ bền cao khi tiếp xúc hóa chất.
Cánh bơm: thiết kế dạng cong ly tâm giúp tăng hiệu suất hút – đẩy.
Trục bơm: liên kết trực tiếp với động cơ qua khớp nối, truyền mô-men quay.
Phớt bơm (mechanical seal): chống rò rỉ hóa chất, bảo vệ ổ trục và động cơ.
Động cơ: thường sử dụng motor điện 1 pha hoặc 3 pha tùy công suất và ứng dụng.
Xem thêm: Cấu tạo và nguyên lý hoạt động của bơm Ebara rời trục

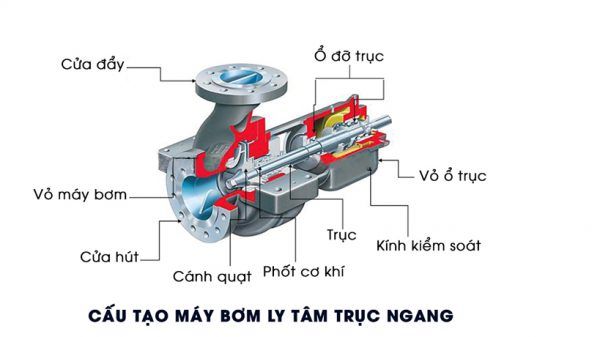

Cấu tạo bơm ly tâm trục ngang
Nguyên lý hoạt động của bơm hóa chất ly tâm trục ngang
1. Hút chất lỏng:
Khi động cơ truyền chuyển động quay cho trục bơm, cánh bơm (impeller) bắt đầu quay với tốc độ cao, tạo ra vùng áp suất thấp ở tâm bơm. Nhờ đó, chất lỏng từ đường ống hút được đẩy vào trong buồng bơm.
2. Tạo lực ly tâm:
Khi chất lỏng đi vào giữa các cánh bơm, lực ly tâm sinh ra làm chất lỏng bị văng ra phía ngoài mép cánh với vận tốc lớn. Quá trình này giúp chất lỏng nhận thêm năng lượng động học.
3. Chuyển đổi năng lượng:
Chất lỏng sau khi rời khỏi cánh bơm đi vào thân bơm (vỏ bơm). Tại đây, năng lượng động học của dòng chất lỏng được chuyển hóa thành năng lượng áp suất nhờ thiết kế đặc biệt của volute (buồng xoắn ốc) hoặc bộ khuếch tán (diffuser).
4. Đẩy chất lỏng ra ngoài:
Cuối cùng, chất lỏng có áp suất cao hơn sẽ được đẩy ra khỏi bơm qua cửa xả để dẫn đến đường ống hoặc hệ thống cần sử dụng
Hình ảnh thực tế hoạt động của bơm ly tâm trục ngang
Ứng dụng của bơm hóa chất ly tâm trục ngang
Bơm hóa chất ly tâm trục ngang được sử dụng rộng rãi trong nhiều lĩnh vực:
Ngành hóa chất – xử lý nước thải: bơm axit, bơm dung dịch NaOH, H₂SO₄, HCl, nước muối,...
Ngành xi mạ, điện tử, dược phẩm: vận chuyển dung môi, dung dịch mạ, hóa chất rửa.
Ngành thực phẩm – mỹ phẩm: bơm dung dịch có độ nhớt thấp, bơm nước rửa, dung dịch pha chế.
Ngành năng lượng – vật liệu: bơm hóa chất phục vụ quá trình sản xuất pin, vật liệu tổng hợp,…

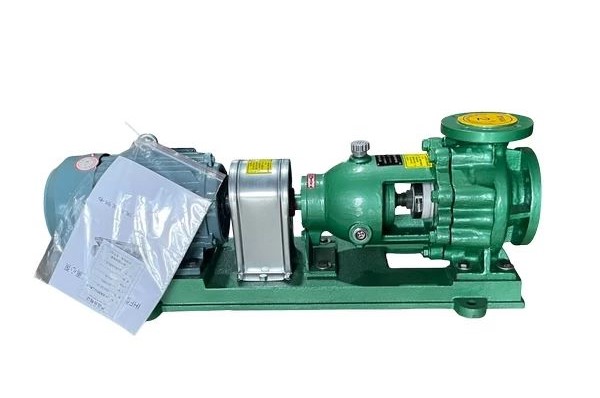

Máy bơm hóa chất ly tâm trục ngang sẵn hàng tại Vimex
Ưu điểm và nhược điểm của bơm hóa chất ly tâm trục ngang
Ưu điểm:
Hiệu suất cao, lưu lượng ổn định.
Thiết kế gọn, dễ tháo lắp và bảo dưỡng.
Chịu được hóa chất ăn mòn mạnh nhờ vật liệu cao cấp.
Giá thành hợp lý hơn so với nhiều dòng bơm đặc chủng khác.
Dễ tích hợp với hệ thống bồn bể, đường ống công nghiệp.
Nhược điểm:
Không phù hợp cho chất lỏng có độ nhớt cao.
Yêu cầu mồi bơm ban đầu khi sử dụng (nếu không có cấu tạo tự mồi).
Không thích hợp cho môi trường có cặn rắn lớn.

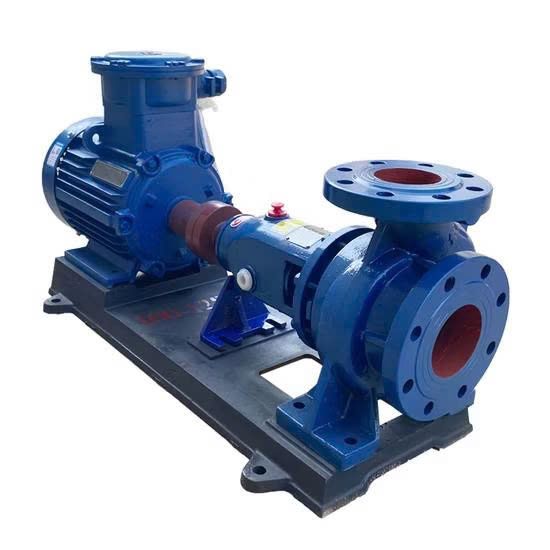

Bơm Hóa Chất Trục Ngang Model JND Fmb Chemical Pump
Phân loại máy bơm ly tâm trục ngang
Theo số tầng cánh bơm:
Bơm 1 cấp (tầng): Chỉ có 1 cánh bơm, thường dùng cho ứng dụng áp thấp dưới 10m.
Bơm nhiều cấp: Gồm nhiều cánh bơm nối tiếp nhau, tạo cột áp cao từ vài chục đến vài trăm mét.
Theo kiểu mặt bích nối:
Bơm hút đơn: Có 1 cửa hút ở trung tâm thân bơm, thẳng góc với trục.
Bơm hút đôi: Có 2 cửa hút đối xứng, cùng 1 cửa xả trung tâm – giúp hút chất lỏng từ 2 hướng, lưu lượng lớn.
Bơm hút đôi 2 tầng cánh: Có 2 cửa hút và 2 cửa xả, tăng áp liên tiếp giữa các cấp.
Theo kiểu làm kín trục:
Bơm dùng vòng đệm cơ khí: Cấu tạo đơn giản, giá rẻ nhưng dễ rò rỉ khi làm việc lâu dài.
Bơm dùng phớt đệm nén: Độ kín cao, ít mài mòn trục, phù hợp bơm hóa chất hoặc dung dịch ăn mòn.
Bơm kín khí động lực: Sử dụng áp lực chênh lệch để làm kín, không tiếp xúc trực tiếp giữa chất bơm và phớt, độ bền cao, chống rò rỉ tuyệt đối.
Các tiêu chí lựa chọn máy bơm ly tâm trục ngang
Đáp ứng yêu cầu công nghệ:
Xác định rõ loại dung dịch cần bơm (nước sạch, hóa chất, dầu, bùn...).
Xem xét nhiệt độ, tính chất vật lý – hóa học của chất bơm.
Tính toán lưu lượng và cột áp theo thiết kế hệ thống.
Tham khảo đường đặc tuyến Q–H để chọn máy hoạt động gần điểm hiệu suất cao nhất.
Phù hợp điều kiện lắp đặt:
Kiểm tra kích thước mặt bích, chân đế, khớp nối để đảm bảo tương thích.
Đảm bảo không gian lắp đặt thuận tiện cho vận hành và bảo dưỡng.
Xác định đúng chiều dài trục và phương pháp cố định khớp nối.
Đảm bảo độ bền và độ tin cậy:
Chọn vật liệu phù hợp: gang, thép, inox, hợp kim chống ăn mòn.
Ưu tiên động cơ có bảo vệ quá tải, quá áp, rò điện.
Trang bị cảm biến rung, nhiệt, áp suất để giám sát vận hành.
Lựa chọn nhà cung cấp uy tín, có chính sách bảo hành và hỗ trợ kỹ thuật lâu dài.
Tối ưu kinh tế:
Tính toán chi phí đầu tư – vận hành (TCO) hợp lý.
Chọn động cơ hiệu suất cao IE2 hoặc IE3, có thể kết hợp biến tần để tiết kiệm điện.
Ước tính chi phí bảo trì, phụ tùng và năng lượng vận hành.
Sử dụng phần mềm tính toán để tối ưu hiệu suất toàn hệ thống.
Bơm nước Ebara FSA rời trục
Hướng dẫn lắp đặt máy bơm ly tâm đúng kỹ thuật – hiệu quả – an toàn
Việc lắp đặt máy bơm ly tâm đúng cách đóng vai trò quan trọng trong việc đảm bảo hiệu suất hoạt động, tuổi thọ và độ an toàn cho thiết bị. Dưới đây là các bước hướng dẫn lắp đặt bơm ly tâm chuẩn kỹ thuật bạn nên áp dụng:
Chuẩn bị trước khi lắp đặt:
Kiểm tra đầy đủ phụ kiện đi kèm (phớt, khớp nối, bu lông, van, ống hút – xả…). Vệ sinh sạch sẽ khu vực lắp đặt để tránh bụi bẩn hoặc vật cản làm ảnh hưởng đến hoạt động của bơm.
Vị trí lắp đặt:
Chọn nơi gần nguồn nước, bằng phẳng, khô ráo và cố định chắc chắn, hạn chế rung lắc trong quá trình vận hành. Nếu bơm đặt ngoài trời, nên có mái che để bảo vệ khỏi mưa nắng.
Đường ống hút và xả:
Đường ống phải đồng đường kính với cổng bơm, không gấp khúc hay thu nhỏ đột ngột để tránh tổn thất áp lực.
Nên lắp lưới lọc rác ở đầu ống hút để ngăn cặn bẩn, rác, sỏi đá lọt vào cánh bơm gây hư hỏng.
Các đầu nối phải được siết chặt, kín khít để không xảy ra rò rỉ.
Lắp đặt van và phụ kiện:
Trên đường ống nên bố trí van khóa, van một chiều và van xả khí để dễ dàng điều chỉnh lưu lượng, bảo trì hoặc ngăn nước chảy ngược khi dừng bơm.
Nguồn điện và an toàn vận hành:
Đấu nối điện đúng kỹ thuật, chọn nguồn điện phù hợp với công suất bơm.
Khuyến nghị sử dụng cầu dao tự động hoặc rơ le bảo vệ quá tải để đảm bảo an toàn khi vận hành.
Kiểm tra trước khi chạy thử:
Sau khi hoàn tất lắp đặt, đổ nước mồi đầy vào buồng bơm, kiểm tra các mối nối, đảm bảo không có rò rỉ.
Khi khởi động, quan sát áp suất, lưu lượng và tiếng ồn để phát hiện kịp thời sự cố
Xem thêm: Tất cả những điều cần biết về máy bơm từ hóa chất
Liên hệ với chuyên gia kỹ thuật để được - Hướng dẫn lắp đặt máy bơm ly tâm đúng kỹ thuật 02436687157
Các sự cố thường gặp ở máy bơm ly tâm và cách khắc phục
Trong quá trình vận hành, máy bơm ly tâm có thể gặp một số sự cố kỹ thuật ảnh hưởng đến hiệu suất và độ bền thiết bị. Dưới đây là các lỗi thường gặp và hướng xử lý an toàn, hiệu quả:
Bơm không hoạt động (dù động cơ quay hoặc không quay):→ Kiểm tra nguồn điện, cầu chì, rơ le bảo vệ hoặc tình trạng kẹt trục bơm.
Bơm hoạt động nhưng lưu lượng yếu, áp suất thấp:
→ Có thể do khí lọt vào buồng bơm, cánh bơm mòn, đường ống bị rò rỉ hoặc tắc nghẽn.
Bơm dừng đột ngột khi đang vận hành:
→ Kiểm tra hệ thống điện, cảm biến nhiệt hoặc rơ le quá tải.
Bơm không tự ngắt khi chạy ở chế độ tự động:
→ Có thể do lỗi cảm biến, van một chiều hỏng hoặc hệ thống điều khiển sai tín hiệu.
? Lưu ý khi xử lý sự cố:
Dừng máy bơm ngay khi phát hiện bất thường, ngắt nguồn điện hoàn toàn trước khi kiểm tra.
Không tự ý sửa chữa, hãy liên hệ đơn vị cung cấp hoặc kỹ thuật viên có chuyên môn để được hỗ trợ.
Thường xuyên bảo dưỡng định kỳ, kiểm tra phớt, ổ bi, cánh bơm, đường ống để hạn chế hư hỏng tái diễn.
Bơm hóa chất ly tâm trục ngang có sẵn tại Vimex
Hiện Công ty TNHH Vimex là nhà phân phối chính hãng các thương hiệu bơm hóa chất nổi tiếng như Meibao, Dosaki, Ligao, FTI, FP,… với nhiều model bơm ly tâm trục ngang công suất từ 0.18kW đến 15kW.
Một số model tiêu biểu được khách hàng tin dùng:
Meibao MBP-40 / MBP-50: thân PP, cánh PVDF, dùng cho bơm axit – kiềm nhẹ.
Dosaki DSP Series: thân SUS316, thích hợp bơm dung dịch ăn mòn và dung môi hữu cơ.
Tất cả sản phẩm đều được nhập khẩu chính hãng, đầy đủ chứng từ CO-CQ,
Bảo hành dài hạn từ 12–18 tháng,
Sẵn hàng tại kho Vimex, hỗ trợ giao nhanh toàn quốc.
Lý do nên chọn bơm hóa chất tại Vimex
Đại diện phân phối độc quyền nhiều thương hiệu bơm công nghiệp hàng đầu tại Việt Nam.
Tư vấn kỹ thuật chuyên sâu – lựa chọn model tối ưu cho từng loại hóa chất.
Hỗ trợ lắp đặt – hướng dẫn sử dụng – bảo hành chính hãng 12 tháng
Giá tốt – nguồn hàng ổn định – hậu mãi dài lâu.
Bơm hóa chất ly tâm trục ngang là thiết bị không thể thiếu trong các nhà máy, khu công nghiệp và hệ thống xử lý hóa chất.
Với kinh nghiệm hơn 14 năm trong lĩnh vực cung cấp thiết bị bơm công nghiệp, Vimex tự hào mang đến giải pháp bơm hiệu quả – an toàn – bền bỉ cho mọi khách hàng trên toàn quốc.
Liên hệ ngay Vimex để được tư vấn hỗ trợ miễn phí mọi vấn đề. Xin cảm ơn!
