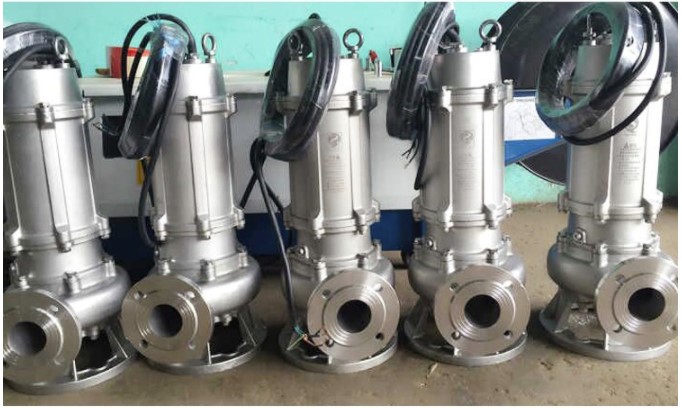

Giới thiệu về bơm chìm nước thải WQ4000
Bơm chìm nước thải WQ4000 là dòng bơm công suất lớn, được thiết kế chuyên dụng cho các ứng dụng xử lý nước thải công nghiệp và dân dụng. Với ưu điểm nổi bật về hiệu suất, độ bền và khả năng xử lý chất rắn tốt, WQ4000 là lựa chọn phổ biến trong các dự án cấp thoát nước, xử lý môi trường và phòng chống ngập úng.
Theo sơ đồ mô hình, bơm WQ4000 có cánh bơm hướng dòng chảy duy nhất, đảm bảo lưu lượng ổn định và không xảy ra tình trạng quá tải. Hiệu suất bơm cao hơn so với nhiều dòng bơm cùng loại, đặc biệt phù hợp trong các hệ thống cần lưu lượng lớn và cột áp trung bình – thấp.
Ứng dụng chính bơm chìm nước thải WQ4000
Bơm WQ4000 được sử dụng rộng rãi trong:
Công trình đô thị: hệ thống thoát nước, xử lý nước mưa, nước thải sinh hoạt.
Tòa nhà cao tầng: trạm bơm nước thải, hố ga kỹ thuật.
Xử lý chất thải công nghiệp: xưởng sản xuất, khu công nghiệp.
Hệ thống cấp nước và thoát lũ: thành phố, khu dân cư, nhà máy điện.
Nông nghiệp: tưới tiêu, tiêu úng, luân chuyển nguồn nước.
Bơm có thể bơm nước sạch, nước bẩn, nước mưa có chứa rác, sợi dài và các hạt rắn. Tuy nhiên, không thích hợp cho môi trường có chất lỏng ăn mòn mạnh.
Đặc điểm và ưu điểm chính
Hiệu suất thủy lực tối ưu: cải tiến từ nhiều dòng sản phẩm trong và ngoài nước, sử dụng cánh gạt (vane impeller) cho hiệu quả cao.
Khả năng làm việc linh hoạt: phù hợp với dòng chảy lớn, cột áp trung bình hoặc thấp.
Đa dạng phương thức lắp đặt: khớp nối tự động, khô cố định, tấm đế cố định, hoặc di động bằng ống mềm.
Khả năng xử lý chất rắn: đường kính hạt rắn có thể đi qua cánh bơm được thể hiện rõ trong thông số kỹ thuật, đảm bảo chống tắc nghẽn.
Động cơ bảo vệ tốt: được trang bị cảm biến nhiệt, đầu dò rò rỉ nước, phớt cơ khí cao cấp, giúp nâng cao tuổi thọ và vận hành ổn định.

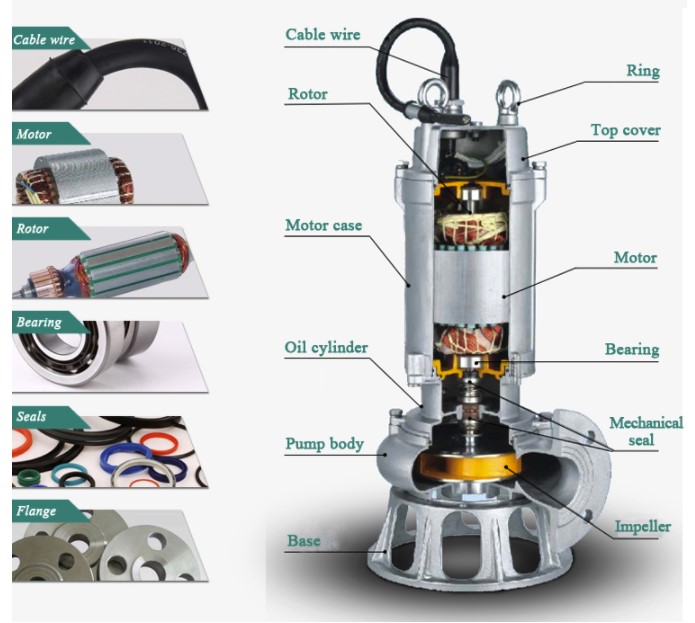

Cấu tạo chính bơm chìm nước thải WQ4000
Tùy công suất, cấu tạo có sự khác biệt.

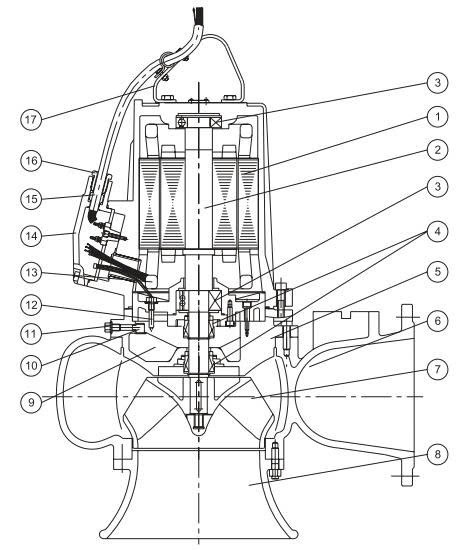

Với bơm từ 3 – 7,5kW:
Động cơ điện
Trục bơm
Gối đỡ trục
Phớt cơ khí
Vỏ bơm và thân bơm
Cánh bơm
Khoang dầu bôi trơn
Ổ cắm và phớt
Đầu dò rò rỉ nước
Cảm biến nhiệt
Hộp dây và cáp điện
Tay cầm hỗ trợ di chuyển

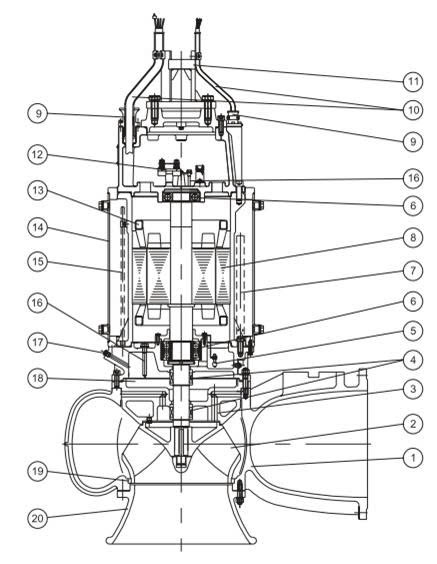

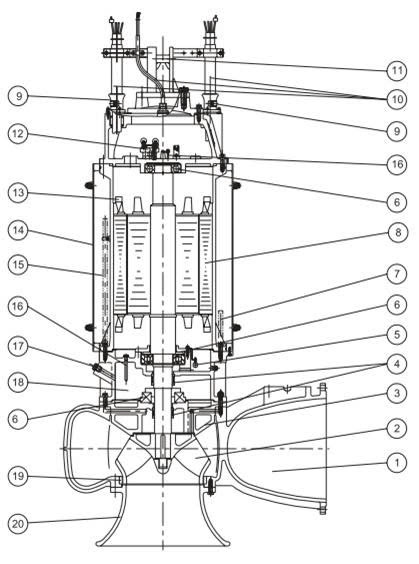

Với bơm công suất ≥ 11kW:
Thân bơm, cánh bơm, vỏ bơm
Phớt cơ khí, công tắc phao
Ống dẫn nước làm mát, ống tái chế nước làm mát
Động cơ điện và bộ bảo vệ cáp
Cảm biến nhiệt, đầu dò rò rỉ nước
Khoang dầu, vòng đệm và ống dẫn điện
Bảng điều khiển dây và tay cầm
Đặc điểm cấu tạo máy bơm
Cánh bơm được cấu tạo bằng lưỡi dao, sử dụng rộng rãi trong điều kiện dòng chảy lớn, trung bình và thấp.
Tất cả các loại máy bơm WQ4000 được trang bị đường ống vào.
Ổ trục trên là ổ bi chịu lực hướng tâm trong khi ổ trục dưới chịu lực hướng tâm và hướng trục. Trong phù hợp với lực hướng tâm và hướng trục khác nhau, ổ bi hai dòng, ổ bi một dòng và hai bi vòng bi cộng với một ổ lăn cột là tùy chọn có đủ dung sai. Thêm vào đó, những ổ trục này được sản xuất bởi các nhãn hiệu nổi tiếng để đảm bảo khả năng bền bỉ.
Hướng dẫn lắp đặt bơm nước thải WQ4000
Bơm WQ4000 hỗ trợ nhiều phương thức lắp đặt khác nhau:
Khớp nối tự động (Z): áp dụng cho bơm có đường kính van xả từ 150 – 600 mm.
Tấm đế cố định (P, F): dùng cho các bơm có đường kính xả 150 – 900 mm, đảm bảo bơm vững chắc và hoạt động ổn định.
Lắp đặt di động (R, Y): sử dụng cho các bơm có đường kính xả nhỏ (150 mm), tiện lợi cho công tác di dời và thi công tạm thời.
Tất cả các phương thức lắp đặt đều tuân thủ theo tiêu chuẩn GB/T17241.6-1998, đảm bảo an toàn và độ bền cao.

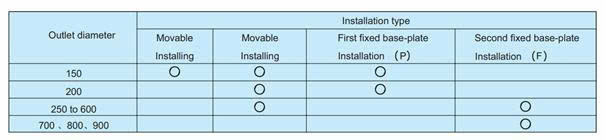

Chế độ lắp đặt theo đường kính van xả.
Trong bản vẽ lắp đặt, mặt bích có đường kính van xả không quá 300 theo GB / T
Tiêu chuẩn 17241,6-1998 0,6Mpa, mặt bích có đường kính van xả vượt quá 300 theo GB / T17241.6-1998 Tiêu chuẩn 1.0Mpa.
Tất cả việc lắp đặt máy bơm rất đơn giản.
Lắp đặt có thể di chuyển (R, Y): Chỉ có thể áp dụng cho đường kính van xả của máy bơm là 150.

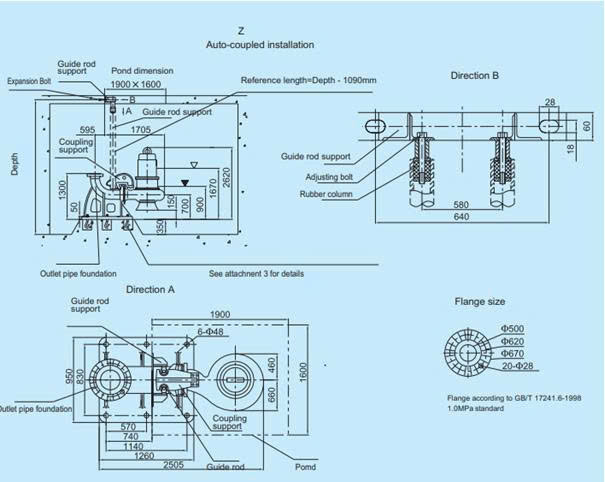

Lắp đặt khớp nối tự động (Z)
Chỉ có thể áp dụng cho đường kính van xả của máy bơm từ 150 đến 600. Tất cả các máy bơm sử dụng lắp đặt khớp nối tự độngphải đảm bảo đủ khoảng cách từ đầu hút đến cuối, khoảng cách thường là đường kính ống xả của bơm, để máy bơm có thể hút tốt. Ngoại trừ đường kính van xả của máy bơm là 150, tất cả các máy bơm phải được lắp đặt một đoạn ống xả uốn cong. Ví dụ WQ4520-859
1. Ngoại trừ đường kính van xả của máy bơm là 150, tất cả các máy bơm phải được lắp đặt một đoạn ống xả uốn cong
2.Các hướng dẫn khác giống với lắp đặt khớp nối tự động của dòng bơm WQ.
3. Hướng dẫn chi tiết xem biểu đồ 1, hướng dẫn xả bu lông nối đất của ống mềm xem biểu đồ 3.
Lắp đặt tấm đế cố định đầu tiên (P)
Chỉ có thể áp dụng cho máy bơm có đường kính van xả là 150 và 200. Những phần khác có thể tìm thấy trong hướng dẫn lắp đặt dòng bơm WQ.

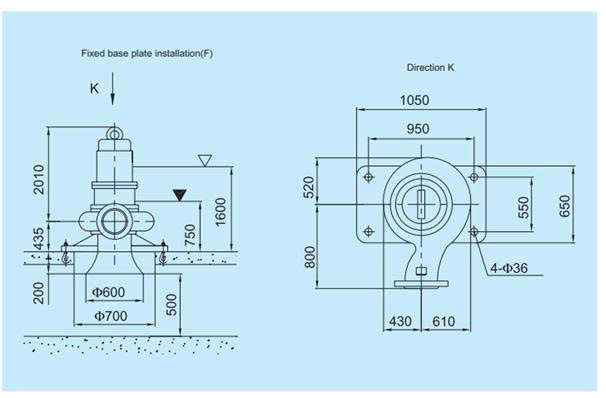

Lắp đặt tấm đế cố định thứ hai (F)
Chỉ có thể áp dụng cho máy bơm có đường kính van xả là 250 và 900. Vì chúng ta phải đảm bảo khoảng cách từ van hút đến cuối là đủ nên phải xây bê tông hai phần, sau đó đặt máy bơm vào giữa hai phần này, chúng sẽ hỗ trợ máy bơm.
Ví dụ WQ4520-665:
Cố định máy bơm trên móng, nối ống xả, khi đó máy bơm mới hoạt động được. Tấm nền phải là cố định bằng bu lông nối đất. Vật liệu của bu lông nối đất là thép không gỉ. Các lắp đặt khác tương tự như hướng dẫn lắp đặt bơm dòng WQ.
(Các bơm dưới đây không thể lắp đặt hệ thống làm mát) WQ4260-654, WQ4260-655, WQ4290-851, WQ4327-852, WQ4327- 853, WQ4327-854, WQ4520-1050, WQ4520-1051, WQ4520-1052, WQ4520-1053.
Hiệu suất và thông số kỹ thuật
Phạm vi làm việc khuyến nghị được thể hiện trên đường cong hiệu suất.
Khi lưu lượng nhỏ hơn giới hạn, động cơ có thể bị quá tải.
Khi lưu lượng vượt quá phạm vi, hiệu suất bơm giảm mạnh, dễ phát sinh sự cố như lắng cặn hoặc tiếng ồn.
Bơm WQ4000 thuộc dòng bơm lưu lượng hỗn hợp, công suất trục giảm dần khi lưu lượng tăng, nhờ đó hạn chế nguy cơ quá tải.

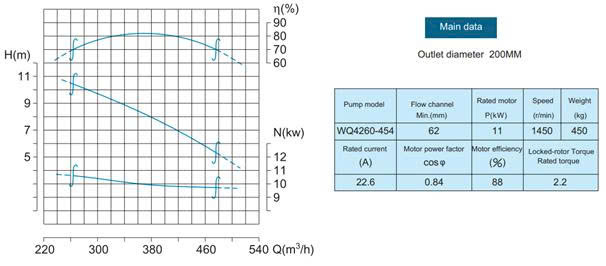

Ví dụ cho đường cong hiệu suất và Thông số chính của bơm
Bảng đường cong hiệu suất và Thông số chính của bơm
Các phần in đậm trong đường cong trên biểu đồ đường cong hiệu suất thể hiện phạm vi ứng dụng được khuyến nghị của máy bơm. Máy bơm hiệu suất sẽ rất thấp hoặc động cơ sẽ phải đối mặt với nguy cơ quá tải khi vượt quá phạm vi.
Bởi vì máy bơm loại WQ4000 là máy bơm lưu lượng hỗn hợp, công suất dự thảo của máy bơm sẽ giảm khi lưu lượng tăng. Nếu dòng chảy nhỏ hơn phạm vi bên trái, động cơ sẽ quá tải; nếu luồng lớn hơn phạm vi phù hợp, động cơ sẽ không quá tải, nhưng hiệu suất của máy bơm rất thấp, không hợp lý khi sử dụng máy bơm ở điều kiện này, và máy bơm sẽ mang lại một số vấn đề như cặn bẩn và tiếng ồn.
Bu lông nối đất của lắp đặt tấm đế cố định đầu tiên (P) và lắp đặt tấm đế cố định thứ hai (bu lông của Máy bơm loại WQ4000 khác với các máy bơm loại WQ khác):

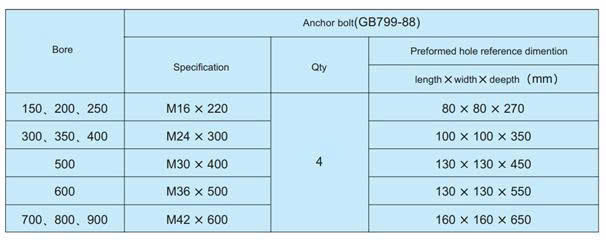

Bảng kích thước và tiêu chuẩn bu lông móng cho lắp đặt máy bơm chìm WQ
Máy bơm chìm nước thải WQ4000 là lựa chọn đáng tin cậy cho các công trình thoát nước, xử lý nước thải và ứng dụng công nghiệp. Với thiết kế chắc chắn, hiệu suất cao, khả năng xử lý chất rắn tốt và nhiều phương án lắp đặt, dòng bơm này đáp ứng nhu cầu từ quy mô dân dụng đến các dự án lớn.
⇒ Để được tư vấn lựa chọn model WQ4000 phù hợp, cũng như nhận báo giá chi tiết, khách hàng vui lòng liên hệ Công ty TNHH Vimex – nhà cung cấp bơm chìm nước thải uy tín hàng đầu tại Việt Nam.
