Bơm Trục Đứng Đa Tầng Cánh: Khái Niệm – Cấu Tạo – Ứng Dụng – Cách Lựa Chọn & Bảo Quản

Bơm trục đứng đa tầng cánh (Vertical Multistage Pump) là dòng bơm ly tâm có thiết kế động cơ đặt thẳng đứng phía trên thân bơm, sử dụng nhiều tầng cánh (impeller) xếp dọc theo trục để tạo ra áp lực nước lớn.

Bơm hoạt động dựa trên nguyên lý ly tâm, mỗi tầng cánh tạo ra một mức áp riêng, giúp gia tăng tổng áp lực, phù hợp hệ thống tăng áp – cấp nước cao tầng – cấp nước đường dài – RO – HVAC – nồi hơi.

Bơm trục đứng là gì?

Bơm trục đứng (Vertical Pump) là dòng máy bơm có trục bơm đặt theo phương thẳng đứng, motor nằm trên cao và buồng bơm phía dưới. Thiết kế này giúp máy bơm tiết kiệm diện tích lắp đặt, áp lực đẩy cao, vận hành ổn định trong hệ thống cấp nước, tăng áp và công nghiệp.

Bơm đa tầng cánh là gì?

Bơm đa tầng cánh (Multistage Pump) là loại bơm có từ 2 cánh bơm trở lên, sắp xếp nối tiếp nhau để tạo ra áp lực lớn, lưu lượng đều và ổn định. Càng nhiều tầng cánh, áp suất càng mạnh, phù hợp cho các hệ thống cần đẩy nước lên cao hoặc truyền dài.

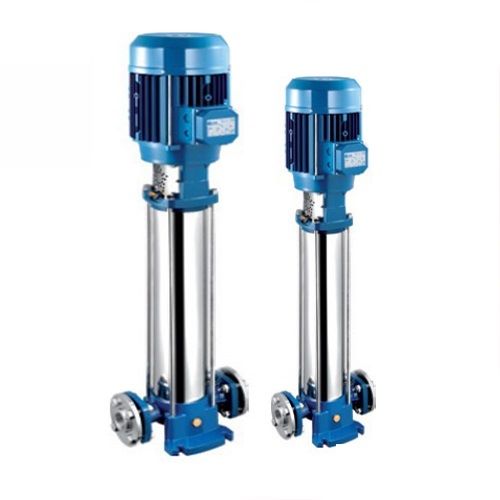

Hình ảnh bơm đa tầng cánh

Bơm trục đứng đa tầng cánh là gì?

Bơm trục đứng đa tầng cánh (Vertical Multistage Pump) là sự kết hợp của hai dòng trên:

Trục bơm đặt thẳng đứng, motor trên cao.
Buồng bơm bên trong chứa nhiều tầng cánh.

Nhờ cấu trúc này, bơm trục đứng đa tầng cánh tạo ra áp lực cực lớn, tiết kiệm không gian, vận hành bền bỉ, được dùng nhiều trong: tăng áp tòa nhà, hệ thống PCCC, cấp nước sạch, nồi hơi, RO – lọc nước, công nghiệp hóa chất, thực phẩm.

Đặc điểm nổi bật

Trục bơm đặt thẳng đứng, tiết kiệm diện tích lắp đặt.
Nhiều tầng cánh xếp chồng giúp tạo áp cao vượt trội so với bơm ly tâm thông thường.
Hoạt động ổn định, êm, thích hợp dùng liên tục trong môi trường công nghiệp.
Vật liệu phổ biến: inox 304, inox 316, gang, thép, tùy từng ứng dụng.

Cấu tạo bơm trục đứng đa tầng cánh

Một bộ bơm trục đứng đa tầng cánh tiêu chuẩn gồm:

Động cơ điện (motor) đặt ở vị trí thẳng đứng
Trục bơm kéo dài theo chiều dọc
Các tầng cánh bơm (2 – 24 tầng cánh tùy model)
Buồng cánh / buồng khuếch tán
Phớt cơ khí (Mechanical Seal)
Thân bơm bằng inox hoặc gang
Đế bơm và mặt bích hút – xả
Khớp nối mềm
Vòng bi chịu lực

Cấu tạo này giúp tăng cột áp, tăng hiệu suất và giảm rung lắc trong quá trình vận hành.

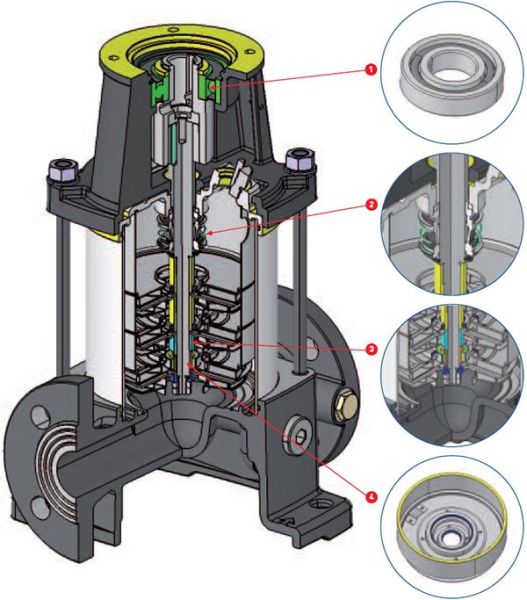

Hình ảnh cấu tạo bơm trục đứng đa tầng cánh

Nguyên lý hoạt động của bơm trục đứng đa tầng cánh

Motor quay → kéo trục bơm quay.
Cánh bơm quay tạo lực ly tâm → hút nước từ cửa hút vào buồng bơm.
Nước đi qua từng tầng cánh, mỗi tầng tạo thêm áp lực.
Áp lực được cộng dồn → đẩy nước ra cửa xả với áp suất rất lớn.

→ Nhờ đó, bơm trục đứng đa tầng cánh được xếp vào nhóm bơm tạo áp mạnh nhất hiện nay.

Phân loại bơm trục đứng đa tầng cánh

Theo vật liệu

Inox 304: dùng cho nước sạch, dân dụng
Inox 316: dùng cho nước muối, hóa chất nhẹ
Gang: giá thấp hơn, dùng cho hệ tăng áp thông thường

Theo ứng dụng

Bơm trục đứng cho tòa nhà
Bơm trục đứng cho nhà máy
Bơm đa tầng cánh cho hệ RO – lọc nước
Bơm áp cao cho nồi hơi – HVAC
Bơm cấp nước đường dài
Bơm công nghiệp áp lực lớn

Theo thương hiệu

Ebara
Grundfos
Pentax
CNP
Stac
Sealand
Walrus, Teco, Shimge

Bơm hóa chất trục đứng tại công ty TNHH Vimex

Các thương hiệu bơm trục đứng nổi tiếng

1. Ebara (Nhật Bản)

Độ bền cao, thiết kế tinh gọn, vật liệu inox chuẩn Nhật.
Dòng nổi bật: EVMS, EVML, CVM, CVJ.

2. Grundfos (Đan Mạch)

Hãng bơm hàng đầu thế giới.
Dòng phổ biến: CR, CRI, CRN.

3. Pentax (Ý)

Giá hợp lý, chất lượng ổn định.
Dòng tiêu biểu: MP, MPS, MPN.

4. CNP (Trung Quốc – Châu Âu công nghệ cao)

Giá tốt, dùng phổ biến ở nhà máy.
Dòng tiêu biểu: CDL, CDLF.

5. Stac, Sealand, Teco

Phù hợp phân khúc trung cấp, nhu cầu tăng áp dân dụng – công nghiệp nhẹ.

Tham khảo: Vimex – Đại lý phân phối bơm trục đứng chính hãng độc quyền giá rẻ tại Việt Nam

Ưu nhược điểm của bơm trục đứng đa tầng cánh

Ưu điểm

Tạo áp cao vượt trội
Tiết kiệm diện tích lắp đặt
Vận hành êm, rung thấp
Độ bền cao, tuổi thọ 8–12 năm
Hiệu suất tốt, tiết kiệm điện
Dễ bảo dưỡng
Phù hợp nhiều loại hệ thống công nghiệp

Nhược điểm

Không phù hợp bơm nước lẫn cát, rác
Giá cao hơn bơm ly tâm trục ngang
Phải lắp đặt thẳng đứng 100%
Cần có chuyên môn để bảo trì phớt – vòng bi

Ứng dụng của bơm trục đứng đa tầng cánh

Hệ thống tăng áp tòa nhà – chung cư – bệnh viện – khách sạn
Nhà máy công nghiệp: thực phẩm, dược phẩm, điện tử, hóa chất nhẹ
Hệ thống RO – lọc nước – khử khoáng
Hệ thống nước nóng – nồi hơi – HVAC
Cấp nước đường dài, truyền tải nước xa
Hệ PCCC tăng cường áp lực đường ống
Bơm nước sạch công nghiệp và dân dụng

Cách lựa chọn bơm trục đứng đa tầng cánh

Khi lựa chọn bơm, cần quan tâm các yếu tố:

1. Lưu lượng yêu cầu (m³/h)

Xác định theo nhu cầu sử dụng thực tế.

2. Cột áp (m)

Tính theo chiều cao tòa nhà và tổn thất đường ống.

3. Chất lượng nước

Nước sạch → inox 304
Nước nhiễm mặn → inox 316
Nước sạch thông thường → thân gang

4. Áp lực đầu ra mong muốn

Dựa trên nhu cầu tăng áp – cấp nước – RO.

5. Thương hiệu

Ưu tiên Ebara, Grundfos, Pentax để đảm bảo độ bền.

6. Môi trường lắp đặt

Nơi ẩm – nóng → ưu tiên lớp chống ăn mòn cao.

Tìm hiểu chi tiết: Máy bơm trục đứng đa tầng cánh loại nào tốt nhất?

Cách sử dụng bơm trục đứng hiệu quả

Muốn sử dụng bơm trục đứng đa tầng cánh hiệu quả cần lưu ý các yếu tố sau:

Kiểm tra điện áp trước khi vận hành
Mồi nước đầy khi chạy lần đầu
Không chạy bơm khi không có nước
Lắp đặt trên nền phẳng, chắc chắn
Gắn van một chiều và rơ-le chống cạn
Kiểm tra phớt, vòng bi định kỳ

Cách bảo quản bơm trục đứng đa tầng cánh

Bảo quản nơi khô ráo, không ẩm mốc
Che chắn khi để ngoài trời
Tháo nước khỏi thân bơm nếu không dùng trong mùa đông
Chạy thử mỗi 2–3 tuần để tránh kẹt cánh
Kiểm tra dây điện, domino, hộp đấu nối

Lưu Ý Quan Trọng Khi Sử Dụng Máy Bơm Trục Đứng Cần Phải Biết

Cách vệ sinh bơm trục đứng đa tầng cánh đúng kỹ thuật

Ngắt nguồn điện trước khi thao tác
Tháo đường ống hút – xả
Vệ sinh buồng cánh bằng nước sạch
Nếu bị cáu cặn → dùng dung dịch tẩy nhẹ (không ăn mòn inox)
Lau khô thân bơm, kiểm tra phớt
Bôi mỡ vào các vị trí ổ trục nếu cần

Những lưu ý quan trọng khi vận hành bơm trục đứng đa tầng cánh

Không để bơm hoạt động trong trạng thái rung mạnh bất thường
Không để bơm chạy quá tải so với thông số
Không bơm nước chứa hạt rắn
Không đặt bơm trong môi trường ngập nước
Luôn tuân thủ đường cong hiệu suất (Pump Curve)
Chỉ vệ sinh phớt cơ khí khi có kỹ thuật viên chuyên môn
