Phớt bơm trục đứng - Cấu tạo, ứng dụng, hoạt động, phân loại

Phớt bơm trục đứng (hay phớt cơ khí bơm trục đứng) là một trong những chi tiết quan trọng bậc nhất trong cấu tạo của máy bơm trục đứng. Bộ phận này có nhiệm vụ làm kín trục bơm và thân bơm, ngăn không cho chất lỏng rò rỉ ra ngoài trong quá trình máy vận hành.

1. Phớt bơm trục đứng là gì? Vai trò quan trọng của phớt bơm trục đứng chất lượng cao

Có thể nói, phớt bơm trục đứng chính là “trái tim” của máy bơm, giúp duy trì hiệu suất làm việc ổn định, đảm bảo an toàn và kéo dài tuổi thọ cho toàn bộ hệ thống. Thiếu phớt bơm, máy bơm trục đứng sẽ không thể hoạt động bình thường hoặc dễ hư hỏng nặng do rò rỉ nước và hao mòn trục.

Phớt bơm cơ khí còn được sử dụng rộng rãi trong nhiều thiết bị có trục quay tròn như: bơm nước, bơm hóa chất, máy trộn, bơm xăng dầu, bơm thùng phuy... giúp ngăn ngừa thất thoát chất lỏng, khí nén và bảo vệ môi trường làm việc.

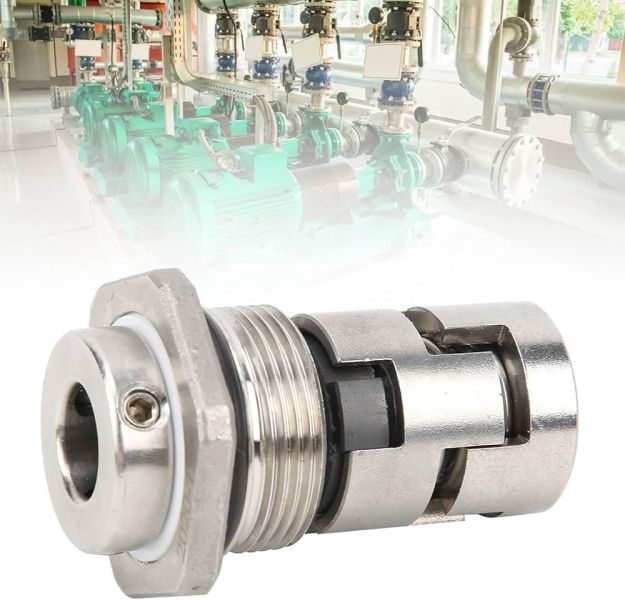

Phớt cơ khí bơm trục đứng

2. Cấu tạo của phớt bơm trục đứng

Một bộ phớt bơm trục đứng chất lượng cao thường được cấu thành từ 4 bộ phận chính:

• Phần quay (Rotary):
  Là bộ phận gắn trực tiếp lên trục bơm và quay theo chuyển động của trục. Đây là phần chịu ma sát lớn nhất khi vận hành.
• Phần tĩnh (Seat):
  Được gắn cố định trong hốc buồng bơm, tiếp xúc trực tiếp với phần quay để tạo bề mặt làm kín.
• Lò xo (Spring):
  Lò xo tạo áp lực đẩy phần quay áp sát vào phần tĩnh với một lực nén tiêu chuẩn, giúp duy trì khả năng làm kín khi bơm hoạt động ở áp suất cao.
• Đệm cao su (O-ring):
  Có nhiệm vụ làm kín khe hở giữa các chi tiết, hạn chế rò rỉ chất lỏng ra ngoài.

Vật liệu chế tạo phớt thường gồm: SiC (Silicon Carbide), Carbon, Ceramic, SUS304/316 (thép không gỉ), Viton, NBR hoặc PTFE tùy theo môi chất bơm (nước sạch, nước thải, hóa chất, dung môi, dầu nóng,...).

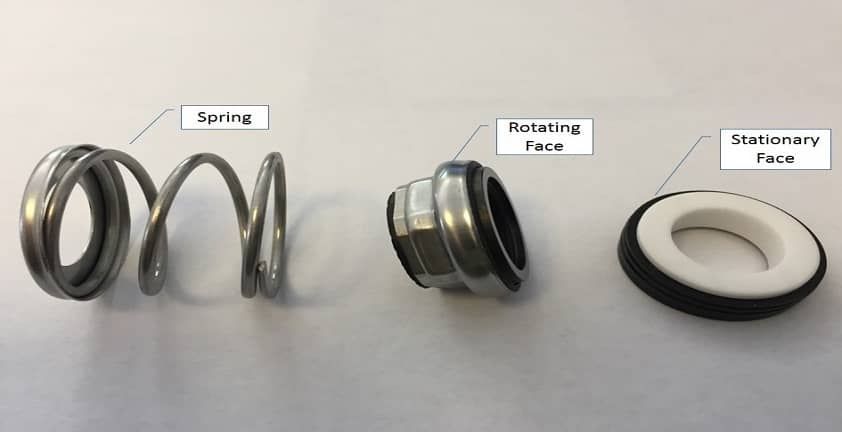

Các bộ phận của phớt cơ khí bơm trục đứng

3. Thông số kỹ thuật cơ bản của phớt bơm trục đứng

4. Nguyên lý hoạt động của phớt bơm trục đứng

Phớt bơm hoạt động dựa trên nguyên lý tạo mặt kín giữa hai bề mặt quay và tĩnh trong điều kiện có áp suất chất lỏng.

Khi máy bơm trục đứng vận hành:

• Trục bơm quay kéo theo phần quay (rotary) chuyển động.
• Lò xo giữ áp lực ổn định để phần quay ép sát phần tĩnh.
• Lớp chất lỏng cực mỏng nằm giữa hai bề mặt này đóng vai trò bôi trơn và làm kín.

Nhờ đó, phớt ngăn hoàn toàn chất lỏng rò rỉ ra ngoài nhưng vẫn giảm ma sát, tản nhiệt tốt, giúp bơm hoạt động êm ái, bền bỉ.

Điểm đặc biệt là phớt có khả năng tự bù mòn: khi ma sát lâu ngày làm hao mòn bề mặt, lò xo sẽ tự điều chỉnh áp lực để đảm bảo bề mặt luôn kín. Đây là yếu tố giúp phớt bơm trục đứng có độ bền và độ ổn định cao hơn so với các kiểu làm kín thông thường.

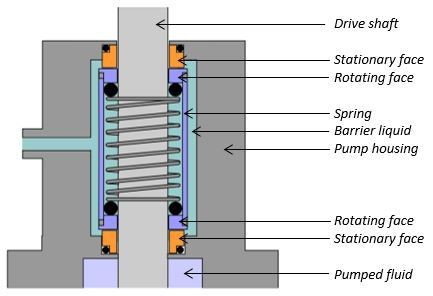

Minh họa nguyên lý hoạt động phớt cơ khí bơm trục đứng

5. Ứng dụng của phớt bơm trục đứng

Phớt cơ khí bơm trục đứng được ứng dụng rộng rãi trong nhiều ngành nghề và hệ thống công nghiệp:

• Hệ thống cấp nước sạch, nước sinh hoạt tại khu dân cư, nhà cao tầng, trung tâm thương mại.

• Bơm nước nóng, bơm nồi hơi, hệ thống giải nhiệt, điều hòa không khí.

• Bơm tăng áp và bơm chữa cháy công nghiệp.

• Bơm hóa chất, dung dịch ăn mòn nhẹ, bơm xử lý nước thải, bơm trung gian.

• Nhà máy công nghiệp: dùng trong dây chuyền sản xuất, bơm nước làm mát, bơm dung môi, bơm cao áp.

• Hệ thống giặt rửa, tưới tiêu, lọc nước tinh khiết, hệ thống RO cao áp.

• Bơm xăng dầu, bơm chất lỏng từ thùng phuy hoặc bể chứa.

Các dòng máy bơm trục đứng sử dụng phớt phổ biến gồm:

Grundfos CR3–CR90, CRI3–CRI90, Ebara EVMS, CNP CDL/CDLF, Pentax U, Wilo MV, Saer MVI, Teral, Seoca, Sealand,…

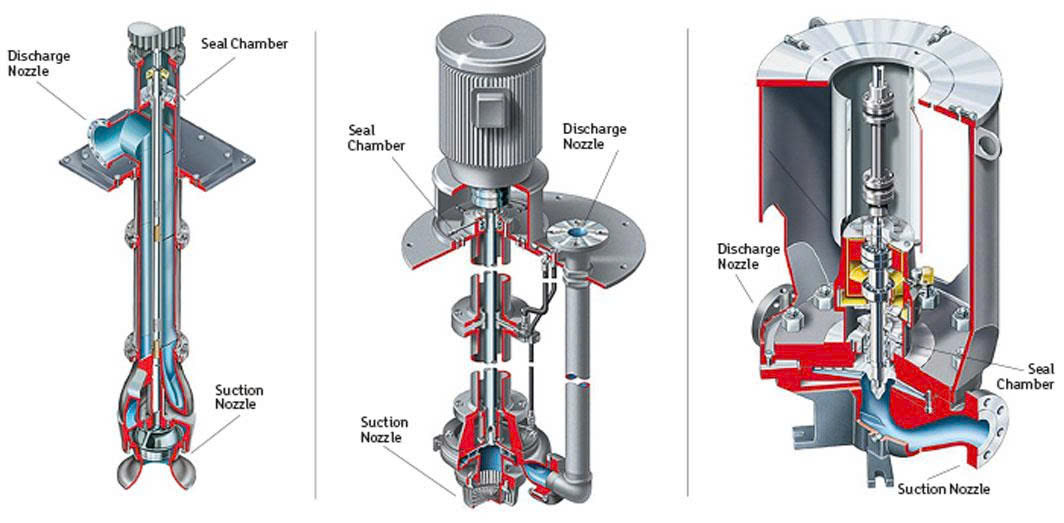

Ứng dụng phớt cơ khí trong hệ thống bơm trục đứng công nghiệp

6. Ưu điểm khi sử dụng phớt bơm trục đứng chất lượng cao

✅ Làm kín hiệu quả tuyệt đối:
Giúp ngăn rò rỉ chất lỏng, duy trì áp suất ổn định và đảm bảo an toàn cho người vận hành.

✅ Tăng hiệu suất máy bơm:
Phớt chất lượng tốt giúp máy bơm vận hành trơn tru, giảm ma sát và tiếng ồn, kéo dài tuổi thọ cho trục và vòng bi.

✅ Tiết kiệm chi phí bảo trì:
Nhờ khả năng chịu mài mòn và chịu nhiệt cao, phớt ít bị hư hỏng – giảm chi phí thay thế và dừng máy.

✅ Đảm bảo an toàn môi trường:
Ngăn rò rỉ hóa chất, nước thải hay dung môi độc hại, góp phần bảo vệ môi trường và khu vực sản xuất.

✅ Tương thích đa dạng:
Phù hợp với nhiều dòng bơm trục đứng của các thương hiệu lớn như Grundfos, Ebara, Pentax, CNP, Wilo, Saer, Seoca, Teral, Hanil,…

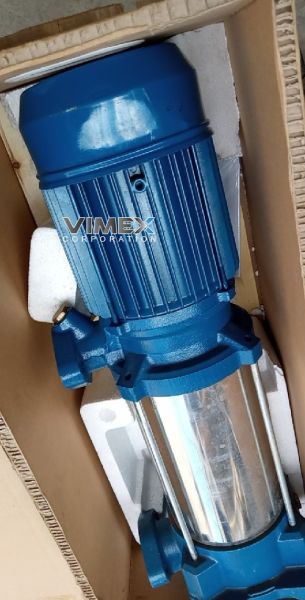

Bơm ly tâm trục đứng đa tầng cánh chính hãng tại Vimex

7. Phân loại phớt bơm trục đứng

Phớt bơm trục đứng được phân loại theo nhiều tiêu chí khác nhau:

Theo cấu tạo:

• Phớt đơn (Single Mechanical Seal):
  Cấu tạo đơn giản, dễ bảo trì, dùng cho môi chất sạch, áp suất thấp.
• Phớt đôi (Double Mechanical Seal):
  Dùng cho môi trường độc hại, áp suất cao hoặc chất lỏng có tính ăn mòn mạnh.

Theo kiểu lắp:

• Phớt cụm (Cartridge Seal):
  Được lắp sẵn thành cụm hoàn chỉnh, dễ thay thế, hạn chế sai số lắp đặt.
• Phớt rời (Component Seal):
  Lắp rời từng bộ phận, phù hợp với các máy bơm đặc thù.

Theo vật liệu:

• Phớt kim loại: SiC – SiC, Tungsten – Carbon, chịu nhiệt và áp suất cao.
• Phớt cao su/phi kim: Viton, EPDM, PTFE – dùng cho nước sạch, nước thải, hóa chất nhẹ.

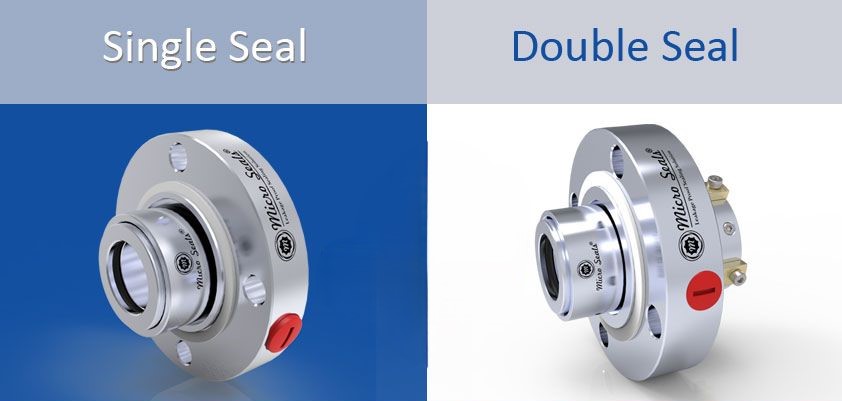

Minh họa phân loại phớt đơn vs phớt đôi của phớt cơ khí bơm trục đứng

8. Phớt cơ khí bơm trục đứng – Giải pháp tối ưu từ Vimex

Là đơn vị nhập khẩu và phân phối chính hãng các dòng phớt cơ khí công nghiệp, Công ty TNHH Vimex cung cấp đa dạng các loại phớt bơm trục đứng dùng cho:

• Bơm nước nóng, bơm nồi hơi, hệ thống điều hòa.
• Bơm hóa chất, bơm xăng dầu, bơm dung môi.
• Hệ thống bơm chữa cháy, bơm cao áp, bơm tháp giải nhiệt.
• Bơm nước sạch, bơm xử lý nước thải công nghiệp.

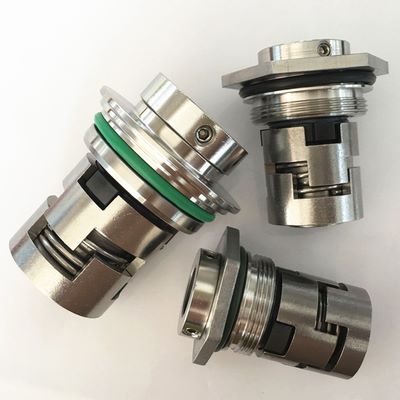

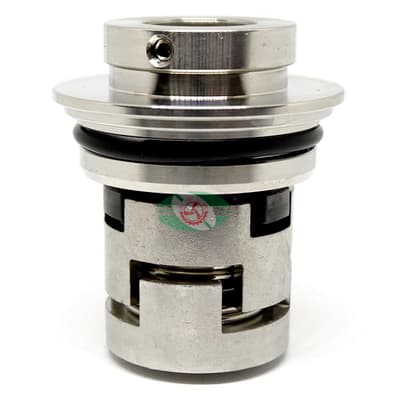

Phớt cơ khí bơm trục đứng sẵn hàng tại Vimex

Vimex cam kết:

• Sản phẩm chính hãng – chất lượng cao – giá cạnh tranh.

• Tư vấn kỹ thuật chuẩn xác theo từng dòng bơm.

• Hỗ trợ giao hàng nhanh và bảo hành chính hãng.

Vimex chuyên nhận sửa chữa Bảo hành các loại bơm trục đứng

Phớt bơm trục đứng là bộ phận cốt lõi giúp máy bơm vận hành ổn định, bền bỉ và an toàn. Việc lựa chọn đúng loại phớt chất lượng cao không chỉ giúp nâng cao hiệu suất máy bơm, mà còn tiết kiệm đáng kể chi phí bảo trì và thay thế trong dài hạn.

Bơm hóa chất trục đứng hàng sẵn chính hãng

Nếu bạn đang cần phớt bơm trục đứng chính hãng, hãy liên hệ ngay Công ty TNHH Vimex để được tư vấn kỹ thuật và báo giá chi tiết – giải pháp tối ưu cho mọi hệ thống bơm công nghiệp!
