HƯỚNG DẪN LẮP ĐẶT VÀ VẬN HÀNH MÁY BƠM HÓA CHẤT IHF

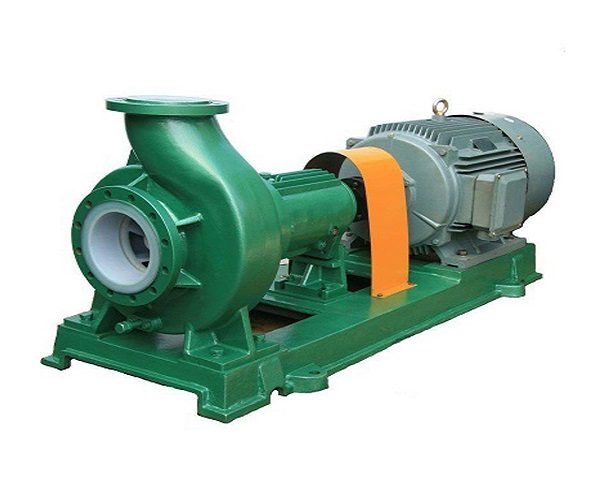

Bơm hóa chất IHF là dòng bơm ly tâm trục ngang được thiết kế chuyên biệt để vận chuyển các loại hóa chất ăn mòn mạnh như axit, kiềm, dung dịch muối, dung môi hữu cơ... Toàn bộ phần tiếp xúc với chất lỏng của bơm được chế tạo từ vật liệu nhựa lót (PTFE, FEP, PFA, PVDF) giúp chống ăn mòn tuyệt đối, an toàn và bền bỉ trong môi trường làm việc khắc nghiệt.

Dòng bơm IHF được ứng dụng rộng rãi trong:

• Ngành hóa chất, hóa dầu.

• Xử lý nước thải công nghiệp.

• Sản xuất dược phẩm, thực phẩm.

• Ngành luyện kim, mạ điện, sản xuất pin – ắc quy.

Ưu điểm nổi bật của bơm hóa chất IHF

• Chống ăn mòn vượt trội: Nhờ lớp lót nhựa đặc biệt, bơm có thể xử lý hầu hết các loại axit, bazơ và dung môi.

• Hiệu suất cao, ổn định: Thiết kế thủy lực tối ưu, đảm bảo lưu lượng lớn và áp suất ổn định.

• Kết cấu đơn giản, dễ bảo trì: Dễ tháo lắp, thay thế phụ tùng.

• Đa dạng model: Phù hợp cho nhiều nhu cầu từ công suất nhỏ đến lớn.

Nhờ những ưu điểm trên, bơm hóa chất IHF trở thành giải pháp tối ưu cho các doanh nghiệp

cần một thiết bị bơm an toàn, hiệu quả và có tuổi thọ cao khi làm việc với môi trường hóa chất

ăn mòn.

Các hình thức lắp đặt bơm hóa chất IHF phổ biến và yêu cầu

1. Lắp đặt trên bể chứa

1. Đường ống hút phải càng ngắn càng tốt và hạn chế khúc cua.

2. Van cổng (hoặc van cầu) và lưới lọc phải lắp ở đường ống hút.

3. Ống hút nên đặt thấp hơn mức chất lỏng trong bể ≥ 0,5 m để tránh hút không khí.

4. Bố trí ống xả khí ở vị trí cao nhất trên buồng bơm để thuận tiện xả khí.

5. Khi bơm chất lỏng dễ bay hơi hoặc dễ kết tinh, cần thiết kế thiết bị hồi lưu để chống nghẹt.

2. Lắp đặt ngang

1. Đầu hút nên lắp gần bể chứa.

2. Đường hút phải thẳng, tránh nhiều đoạn cong, và hạn chế độ cao hút.

3. Đường ống hút phải được niêm kín, không rò rỉ.

3. Lắp đặt dưới bể

1. Khi bơm lắp dưới bể chứa, phải lắp van chặn ở ống hút để thuận tiện khi sửa chữa.

2. Ống hút phải có độ dốc về phía bơm, tránh túi khí.

3. Nếu chất lỏng dễ kết tinh hoặc bay hơi, cần có hệ thống rửa/ hồi lưu.

4. Lắp đặt song song (2 bơm)

1. Hai bơm lắp song song cần có van một chiều để tránh hồi ngược.

2. Hệ thống đường ống phải bố trí hợp lý, tránh xung động áp suất.

3. Cần lắp đồng hồ áp suất ở đầu ra để kiểm soát tình trạng làm việc.

Hướng dẫn tháo lắp bơm hoá chất IHF

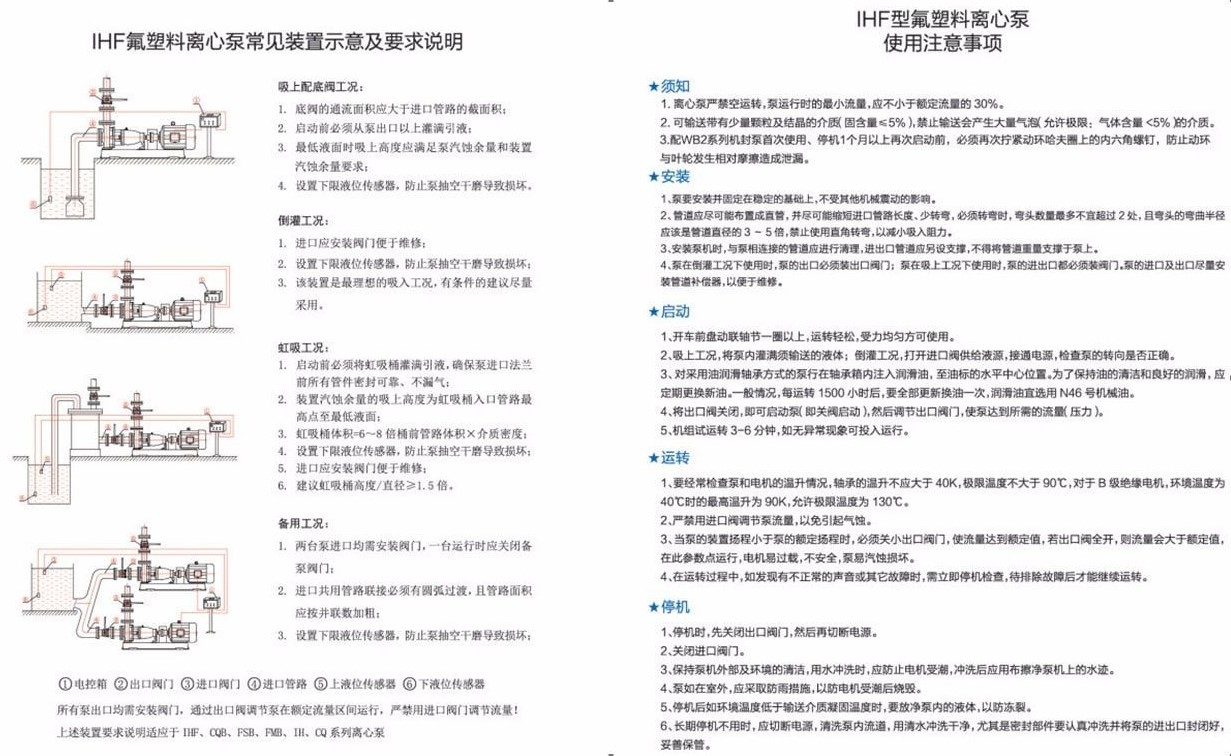

Giải thích: 1 là tủ điều khiển, 2 là van xả, 3 là van hút, 4 là ống hút, 5 cảm biến mực chất lỏng trên, 6 cảm biến mực chất lỏng dưới.

Điều kiện làm việc của bơm hóa chất IHF

1. Điều kiện làm việc hút bể với van đáy

Đường kính của van đáy phải lớn hơn đường kính ống hút

Trước khi vận hành cần phải mồi đầy nước trong buồng bơm và đường ống hút

Chiều cao hút của máy bơm phải nhỏ hơn khả năng hút (NPSH) của máy bơm

Cài đặt cảm biến chất lỏng để tránh hết chất lỏng dẫn đến bơm chạy khô

2. Điều kiện làm việc hút đáy bồn chất lỏng chẩy vào bơm

Lắp van đầu vào để bảo trì thiết bị

Cài đặt cảm biến chất lỏng để tránh hết nước dẫn đến bơm chạy khô

Kiều lắp này có điều kiện làm việc tốt nhất nên sử dụng thường xuyên

3. Điều kiện làm việc với bồn tự mồi (xi phông)

Trước khi vận hành cần mồi đầy chất lỏng cho xi phông, đảm bảo xi phông phải kín chất lượng tốt

Thể tích bình xi phông phải lớn hơn 6-8 lần thể tích đoạn ống phía trước bình xi phông

Lắp van đầu vào để bảo trì thiết bị

Chiều cao bình xi phông cần phải cao hơn 1,5 lần so với bơm

4. Điều kiện làm việc 2 bơm song song hút đáy bồn

Cần có đường ống vào dạng cung tròn như hình được kết nối song song

Lắp van đầu vào để bảo trì thiết bị

Cài đặt cảm biến chất lỏng để tránh hết chất lỏng dẫn đến bơm chạy khô

Lưu ý:

• Tất cả máy bơm cần phải lắp van đầu ra và điều chỉnh lưu lượng dòng chảy của bơm bởi van đầu ra.

• Nghiêm cấm điều chỉnh dòng chảy của bơm vởi van đầu vào.

• Tất cả máy bơm cần phải lắp van 1 chiều đầu ra để chống hiện tượng búa nước.

• Áp dụng cho các bơm hóa chất như IHF, FMB, FSB, CQB, IH, CQ….

Lưu ý khi sử dụng bơm hóa chất IHF

1. CẢNH BÁO

Tuyệt đối không được chạy khô, khi chạy khô sẽ dẫn đến nóng chạy nhựa. Lưu lượng tối thiểu khi vận hành phải đạt 30% trở lên so với lưu lượng thiết kế của bơm.

Tỷ lệ hạt rắn trong chất lỏng phải nhỏ hơn 5%, không được sử dụng khi tỷ lệ hạt rắng trong chất lỏng hớn hơn 5%.

Với phớt cơ khí WB2, khi sử dụng lần đầu và khi dừng bơm 1 tháng trở lên cần phải siết lại các ốc lục giác để đảm bảo phớt định vị chặt không bị lỏng và trượt tròn trên trục bơm gây hỏng.

2. LẮP ĐẶT

Máy bơm được lắp đặt trên nền ổn định không bị rung động bởi các tác đông khác.

Đường ống hút phải được bố trí càng thẳng càng tốt, càng ngắn càng tốt, chỉ được tối đa 2 góc cua vuông, bán kính góc của vuông phải lớn gấp 3-5 lần đường kính ống.

Đường ống cần phải được làm sạch trước khi vận hành máy bơm

3. VẬN HÀNH

Xoay bơm một vòng trước khi vận hành

Các van hút phải đảm bảo được mở hoàn toàn trước khi vận hành.

Đối với máy bơm dùng vòng bi bôi trơn bằng dầu cần phải đổ đầy dầu đến ½ mắt thăm dầu, và phải thay dầu khi vận hành được 1500 giờ, sử dụng dầu bôi trơn N46

Đóng van đầu ra để khởi động bơm và sau đó điều chỉnh van để đạt được lưu lượng và áp suất mong muốn.

Chạy thử thiết bị trong vòng 3-6 phút ổn định thì đưa thiết bị vào hoạt động

4. CHẠY

Kiểm tra nhiệt độ khi chạy, đảm bảo nhiệt độ bơm không quá 40 độ C, nhiệt độ động cơ không vượt quá 90 độ C

Khi cột áp đầu ra của bơm nhỏ hơn cột áp định mức thì phải khóa bớt van đầu ra để đưa về áp định mức để khi đó động cơ không bị quá dòng điện áp định mức.

Trong quá trình vận hành nếu phát hiện bất thường thì phải dừng máy để kiểm tra và sửa chữa, tuyệt đối không được vận hành tiếp để không xẩy ra hư hỏng nặng cho máy bơm.

5. DỪNG MÁY

Trước khi dừng máy cần phải khóa van đầu ra rồi mới dừng máy

Sau đó khóa van đầu vào

Dùng nước vệ sinh sạch máy bơm và lau khô nước để đảm bảo không bị ẩm động cơ

Nếu máy bơm ngoài trời cần phải làm mái che để tránh nước làm ẩm động cơ gây cháy.

Nếu nhiệt độ môi trường xung quanh thấp hơn nhiệt độ hóa rắn của chất lỏng trong bơm thì cần phải bơm hết chất lỏng ra bên ngoài để tránh bị đông cứng gây hỏng máy bơm.

Khi không sử dụng máy bơm trong thời gian dài cần phải vệ sinh toàn bộ máy bơm đặt biệt là buồng bơm và phớt bơm để đảm bảo an toàn cho bơm khi vận hành lại
