Cấu tạo, ứng dụng, nguyên lý hoạt động và các loại bơm trục vít đơn

Bơm trục vít đơn hay còn gọi là bơm trục vít 1 trục, bơm trục vít đơn còn có tên khoa học là bơm trục vít tiến bộ bởi đây là dòng máy bơm hiện đại, giải quyết được nhiều vấn đề vận chuyển chất lỏng siêu đặc nhớt trong các ngành công nghiệp hiện nay.
Bơm trục vít đơn giản giải pháp hoàn hảo cho các chất lỏng đặc nhớt có lẫn hạt rắn, đây chính là biện pháp thay thế cho bơm bánh răng trong trường hợp chất lỏng lẫn cặn và không sạch.

Đặc điểm của bơm trục vít đơn

•    Tên khoa học là bơm trục vít tiến bộ
•    Vật liệu buồng bơm bằng gang HT200 đến Inox 316 hoặc đến Titan
•    Vật liệu Rotor thừ thép C45 đến Titan
•    Vật liệu Stator cao su NBR hoặc FKM
•    Thiết kế gọn gàng, dễ di chuyển và lắp đặt, tiết kiệm diện tích lắp đặt
•    Sử dụng khớp nối rất linh hoạt
•    Dòng máy bơm ổn định, ít rung lắc, ít hư hỏng, ít có sự cố
•    Sử dụng phớt cơ khí chuẩn
•    Phù hợp sử dụng cho mọi môi trường, đặc biệt dùng bơm các chất lỏng đặc nhớt, kể cả các chất lỏng chứa hạt rắn
•    Rotor / stato với nhiều hình dạng và vật liệu khác nhau
•    Tốc độ tỉ lệ thuận với tốc độ quay

Xem chi tiết: Đặc điểm cấu tạo máy bơm trục vít

Ứng dụng của bơm trục vít đơn

Máy bơm trục vít đơn có ứng dụng chủ đạo dùng bơm các chất lỏng đặc, nhớt, bơm các loại hạt, các chất đặc lẫn hạt, các chất lỏng lơ lửng mà không làm biến đổi tính chất cũng như hình dạng chất lỏng. Cụ thể các ứng dụng của bơm trục vít đơn trục bao gồm:
•    Sử dụng trong công nghệ bảo vệ môi trường
•    Sử dụng trong ngành công nghiệp thực phẩm và hóa chất, v.v..
•    Sử dụng trong ngành dầu khí, với khả năng cung cấp ổn định và chính xác.
•    Sử dụng trong xử lý nước thải
•    Sử dụng trong ngành công nghiệp giấy dùng bơm  bột giấy
•    Ứng dụng trong chế tạo bùn nước than
•    Ứng dụng bơm ép bùn
•    Ứng dụng trong sản xuất rượu vang đỏ

Quý khách muốn tìm hiểu thêm thông tin tại: Ứng dụng của bơm trục vít

Cấu tạo máy bơm trục vít đơn

Cấu tạo bơm trục vít đơn

Các loại phụ tùng bơm trục vít bao gồm: rotor, stato, thanh nối, trục dẫn động, phớt
•    Stator bơm trục vít đơn
•    Roto bơm trục vít đơn
•    Thanh nối bơm trục vít đơn
•    Trục truyền động bơm trục vít đơn

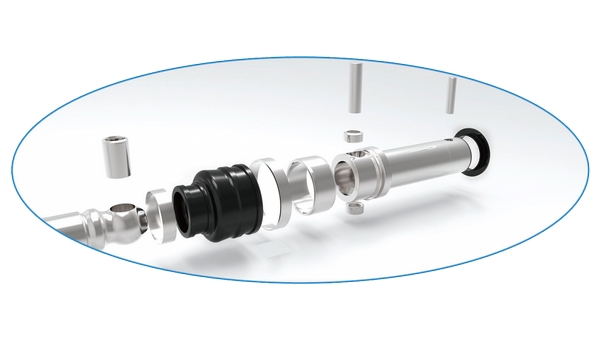

•    Lắp ráp khớp nối vạn năng của bơm trục vít đơn
•    Phớt cơ khí/Phớt chèn

Dưới đây là bảng vật liệu các chi tiết cấu tạo của bơm trục vít đơn

Quý khách muốn biết thêm về cấu tạo bơm trục vít xin vui lòng xem bài viết: Đặc điểm cấu tạo máy bơm trục vít

Quy trình sản xuất chế tạo, lắp đặt, tháo các chi tiết của bơm trục vít đơn

1.    Stator bơm trục vít

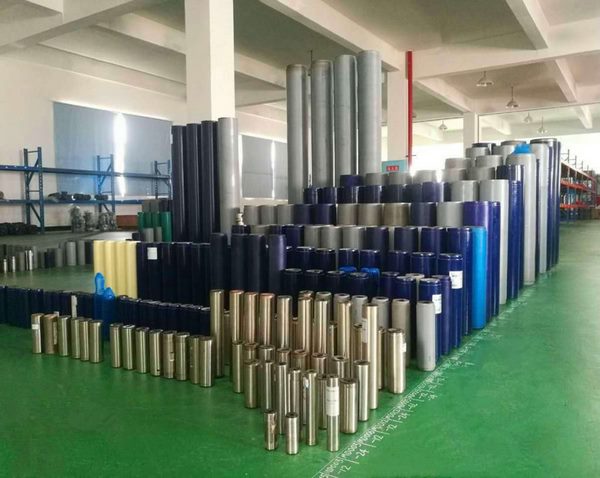

Stator là bộ phận quan trọng của bơm trục vít đơn còn gọi là ồng lót bơm được làm bằng vật liệu cao su hoặc nhựa, kim loại. Khi trục chính của bơm trục vít đơn quay sẽ sẽ gây ma sát với bộ phận này vì vậy sử dung lâu dài stator có thể bị mài mòn tự nhiên và cần thay thế..

Các bước sản xuất stato bơm trục vít đơn

1. Trộn cao su
2. Cắt
3. Gia công phôi stato (ống thép liền mạch)
4. Xử lý bề mặt lỗ bên trong của phôi stato
5. Kết hợp phôi stato và khuôn stato
6. Cao su tiêm
7. Lưu hóa
8. Tháo rời khuôn stato
9. Hoàn thiện
10. Sơn và đóng gói

Hướng dẫn lắp đặt stator bơm trục vít đơn

Hướng dẫn lắp Stator vào Rotor tại công ty Vimex

1. Sau khi lắp đặt rôto và thân bơm, khoang bên trong của stato và bề mặt rôto cần được phủ một lớp dầu bôi trơn hoặc dầu silicon dimethyl;
2. Cố định stato bằng dụng cụ (có thể là kẹp xích, kẹp ống hoặc dụng cụ cố định chuyên dụng);
3. Một người cố định stato và một người cố định bơm đĩa theo chiều kim đồng hồ (tiêu chuẩn là phải đứng ở đầu truyền động của bơm và nhìn phía đầu ra của nước), sau đó lắp stato vào rôto cho đến khi lắp hoàn tất;
4. Lắp đặt giá đỡ sao cho stato và rôto nằm trên cùng một đường ngang;
5. Lắp bốn bu lông dài và khoang chứa vật liệu.

Cách tháo stator của bơm trục vít?

1. Bơm chất bôi trơn hoặc dầu silicon dimethyl từ đầu stato (Buồng vật liệu ra);
2. Xoay trục truyền động hoặc khớp nối theo chiều kim đồng hồ 3-5 lần để chất bôi trơn lấp đầy toàn bộ khoang stato;
3. Nới lỏng bốn bu lông dài và tháo thân xả và giá đỡ;
4. Cố định stato bằng dụng cụ (có thể là kẹp xích, kẹp ống hoặc dụng cụ cố định chuyên dụng);
5. Một người cố định stato và kéo nó ra, một người khác xoay ngược chiều kim đồng hồ trục truyền động hoặc khớp nối để kéo stato ra
6. Như vậy stator đã được tháo rời

Cách nhận biết stator bơm trục vít hư hỏng

1. Khe hở ăn khớp giữa stato và rôto lớn hơn
2. Lưu lượng giảm hoặc không xả
3. Áp suất giảm hoặc không có áp suất
4. Có tiếng ồn bất thường trong khoang bơm và có vật lạ bên trong, khiến cao su bị rách
5. Chất kết dính bị hỏng, khiến cao su rơi ra.

Nguyên nhân stator bị hư hỏng mài mòn

1. Mài mòn tự nhiên: Do sử dụng trong thời gian lâu dài sinh ra ma sát giữa stator với các bộ phận khác
2. Mài mòn không tự nhiên: Bơm bị đảo ngược và chạy không tải khiến hoạt động khô hoặc chất lỏng có lẫn hạt rắn lớn

2.    Roto của bơm trục vít đơn

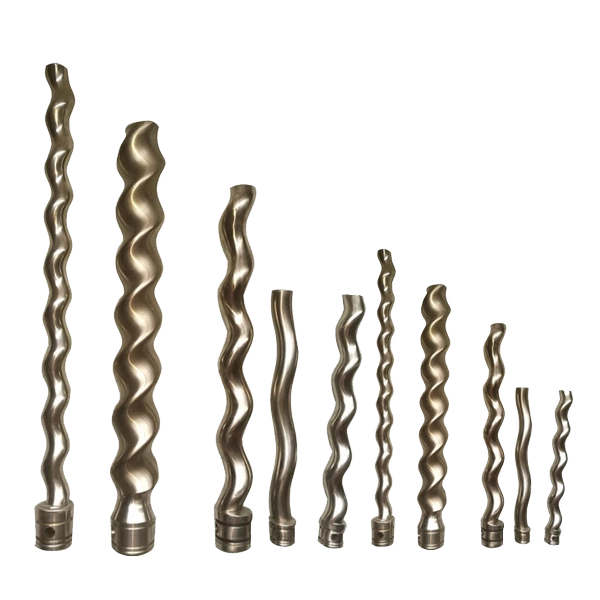

Roto là bộ phận cực kỳ quan trọng của bơm trục vít đơn, đây chính là phần trục bơm dạng xoắn ruột gà. Rotor được dẫn động bởi nguồn điện bên ngoài ăn khớp với stato để tạo thành một khoang kín ngăn cách khoang hút và khoang xả, giúp máy bơm có thể hoạt động hiệu quả.
Chức năng chính của rotor là truyền tải điện năng và phối hợp với stato để tạo thành khoang kín sau đó đẩy chất lỏng ra ngoài
Do rotor của bơm trục vít quay lệch tâm nên nó không thể di chuyển ở tốc độ cao.

Các bước sản xuất rôto bơm trục vít tiến bộ:
•    Cắt
•    Gia công thô
•    Trục vít quay
•    Đánh bóng
•    Máy khoan
•    Mạ điện hoặc xử lý nhiệt
•    Đánh bóng lần 2
•    Đóng gói

Cách lựa chọn vật liệu trục vít của bơm trục vít đơn

Dựa vào chất lỏng cụ thể và môi trường hoạt động để lựa chọn vật liệu bơm trục vít đơn, đặc biệt cần lưu ý đến tính ăn mòn của chất lỏng cũng như khả năng tương thích với vật liệu .

Ví dụ sử dụng trong ngành thực phẩm hay các chất lỏng ăn mòn cần lựa chọn sản phẩm bơm trục vít đơn vật liệu rotor bằng inox.

Các cách xử lý trục vít bị ăn mòn

• Sử dụng vật liệu cứng như thép đã tôi hoặc đã được xử lý nhiệt, xử lý thấm nitơ để cải thiện khả năng chống mài mòn.
• Mạ crom trên bề mặt rotor

3. Thanh nối của bơm trục vít đơn

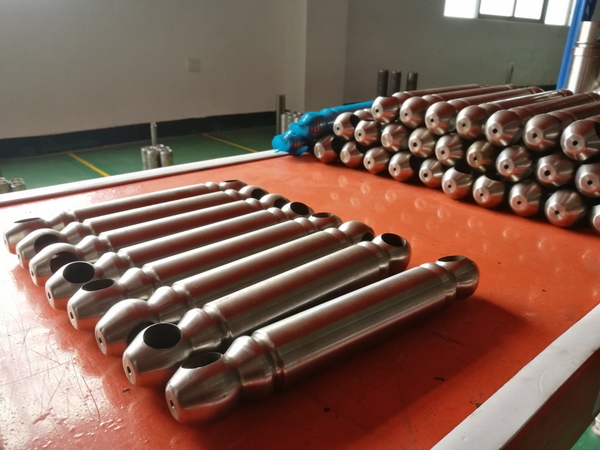

Thanh nối của bơm trục vít đơn có chức năng kết nối rôto và trục truyền động. Khi động cơ đang chạy, trục truyền động truyền động thanh nối, và thanh nối sau đó truyền động rôto để đóng vai trò truyền động. Ngoại trừ trục truyền động, các thành phần cơ học này nằm trong khoang hút của bơm.

4. Trục truyền động của bơm trục vít đơn

Trục truyền động là trục được kết nối với đầu truyền động (bộ giảm tốc hoặc các loại động cơ truyền động) và thanh nối, chủ yếu đóng vai trò truyền lực.
Nguyên nhân gây hư hỏng trục truyền động thường là do hao mòn tự nhiên vì vậy đây cũng là chi tiết cần thay thế định kỳ.

5. Cụm khớp nối

Khi bơm chạy, rotor tạo ra chuyển động và trục của rotor không nằm trên cùng một đường thẳng với trục của nguồn điện dẫn động. Theo cách này, các thành phần đặc biệt phải được thiết kế giữa rotor và trục truyền động để trục truyền động của nguồn điện có thể dẫn động rotor để hoàn thành chuyển động hành tinh như vậy. Thành phần đặc biệt này được gọi là khớp nối
Bộ khớp nối vạn năng nằm ở cả hai đầu của thanh nối. Nó kết nối thành công rôto và trục truyền động với thanh nối ổn định và chắc chắn hơn
Theo cách này, máy bơm truyền động khớp nối bằng trục truyền động, sau đó rôto được truyền động bởi khớp nối để hoàn thành chuyển động quay quanh trục của stato.

6. Phớt bơm

Có 2 loại phớt bơm có thể sử dụng cho bơm trục vít đơn là phớt cơ khí và phớt chèn.

Phớt cơ khí thường được sử dụng để vận chuyển các phương tiện có khả năng chống ăn mòn, độ ẩm cao hoặc không có hạt hoặc thậm chí một lượng nhỏ hạt.

• Ưu điểm: Tuổi thọ cao, không rò rỉ, khả năng chống rung tốt và ứng dụng rộng rãi;
• Nhược điểm: Cấu trúc phức tạp, yêu cầu xử lý cao, lắp đặt và thay thế khó khăn

Phớt chèn  có lớp đệm đóng gói chủ yếu là lớp đệm polytetrafluoroethylene, thường được sử dụng cho các hạt hoặc vật liệu băng tải có hàm lượng ẩm thấp;

• Ưu điểm: Phớt đóng gói chống mài mòn, chi phí thấp, dễ lắp đặt và thay thế;
• Nhược điểm: Chất liệu sẽ rò rỉ ra khỏi hộp nhồi và cần phải được vệ sinh thường xuyên.

Hướng dẫn sử dụng bơm trục vít đơn

Máy bơm trục vít đơn sử dụng hiệu quả khi máy bơm ổn định, bền bỉ, áp suất đầu ra cao, lưu lượng đảm bảo. Các vấn đề cần lưu ý khi sử dụng bơm trục vít đơn bao gồm:

• Muốn tăng áp suất bơm trục vít cần tăng số lượng buồng đệm liên tục trong máy bơm hoặc tăng số lượng đường ống làm kín giữa stato và rôto.
• Để làm giảm sự rò rỉ bên trong bơm trục vít nên tăng số lượng ống làm kín lên
• Cần lựa chọn bơm trục vít phù hợp với chất lỏng để hạn chế sự cố khi sử dụng
• Sự cố thường gặp nhất là sự cố chạy khô
• Sử dụng bơm không đúng cách dễ khiến các chi tiết bơm bị ăn mòn nhanh chóng
• Hãy lựa chọn nhà cung cấp uy tín để được hỗ trợ mọi vấn đề khi sử dụng
